Наименование показателей, ед. изм. |
WPI-1,5/220M |
WPI-2,2/220M |
WPI-2,2/380T |
WPI-4,0/380T |
WPI-7,5/380T |
|
1 |
Мощность, кВт |
1,5 |
2,2 |
2,2 |
4,0 |
7,5 |
|
2 |
Род тока |
Однофазный |
Трехфазный |
|||
|
3 |
Входное напряжение, В |
220 a.c. |
380 a.c. |
|||
|
4 |
Допустимый интервал входного. напряжения, В |
160...220 |
300...450 |
|||
|
5 |
Выходное напряжение, В |
220 a.c. |
380 a.c. (трехфазный) |
|||
|
6 |
Входная частота, Гц |
50/60 |
||||
|
7 |
Диапазон выходной частоты, Гц |
20...50 или 30...60 Гц |
||||
|
8 |
Тип нагрузки |
Электронасос |
||||
|
9 |
Номинальная сила тока, А |
9,6 |
11,5 |
4,3 |
9,3 |
17,4 |
|
10 |
Максимальная сила тока, А |
14,4 |
17,2 |
6,4 |
13,9 |
26,1 |
|
11 |
Датчик давления |
24В, (4...20) мА, 10бар |
24В, (4...20) мА, 16бар |
|||
|
12 |
Диапазон настройки давления, бар |
0,5...9,0 |
0,5...15,0 |
|||
|
13 |
Гидроаккумулятор |
Гидроаккумулятор емкостью не менее 2 литров. Давление в воздушной камере должно быть, примерно, 60% от заданного давления в системе. |
||||
|
14 |
Давление запуска (автоматического включения в работу) |
Настройка производителя: давление запуска меньше установленного давления в системе на 0,3 бар |
||||
|
15 |
Длина кабеля датчика давления, м |
1,9 |
||||
|
16 |
Длина кабеля к насосу, м |
0,4 |
||||
|
17 |
Длина кабеля питания, м |
1,4 (с вилкой) |
1,4 |
|||
|
18 |

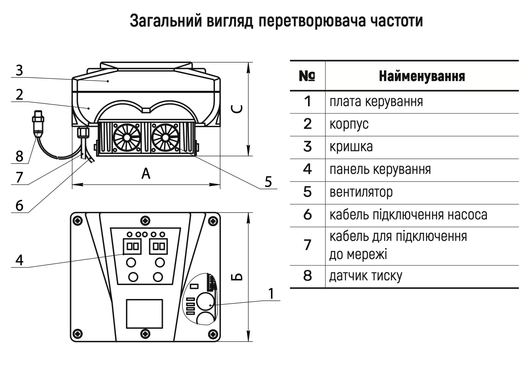

Габаритные размеры (АхБхС), мм |
210х173х124 |
250х240х170 |
|||
|
19 |
Масса, кг |
3,2 |
3,3 |
3,3 |
4,2 |
6,1 |
Ограничения:
- жидкость, в которой работает датчик давления преобразователя: вода или другая жидкость, схожая с водой по плотности и химической активности.
- содержание механических примесей, не более 0,1%.
- максимальный размер частиц, не более 0,2 мм.
- максимальная температура перекачиваемой жидкости, +100 °С.
- температура окружающей среды -10°С...40°С
- преобразователь должен быть установлен в сухом вентилируемом помещении.
Преимущества:
- Быстрая настройка рабочего давления воды в системе водоснабжения

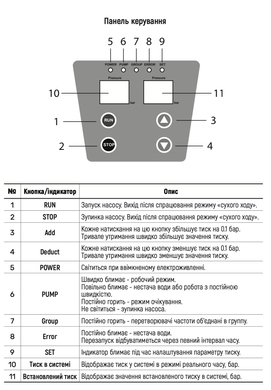

- Простой в использовании интерфейс настройки рабочих параметров
- Индикация текущего давления в системе и давления настройки
- Плавный запуск и поддержание постоянного давления воды в системе позволяет экономить примерно от 20% до 60% электроэнергии
- Плавное включение и выключение электродвигателя насоса уменьшает механические ударные нагрузки на подшипники электродвигателя, опасность гидроудара и уменьшает пусковой ток
- Автоматический перезапуск в случае возникновения «сухого» хода, после того как в системе появляется вода
- ПиД-регулирование работой насоса позволяет быстро установить рабочее давление воды в системе водоснабжения
- Использование нескольких частотных преобразователей позволяет организовывать многоступенчатую станцию поддержания давления в системах водоснабжения с целью экономии электроэнергии
- Обеспечивает защиту электронасоса от:
- «сухого» хода
- от перегрузки по току;
- от работы при пониженном или повышенном напряжении в электросети;
- от блокировки ротора, то есть при превышении значения силы тока.
Особенности:
- выполнены по технологии синусоидальной широтно-импульсной модуляции
- выполняют контроль «напряжение/частота» (V/F) во время запуска двигателя насоса
- сконструированы по методу переменная скорость/переменная частота (VWF)
- контролирует в режиме реального времени изменение давления воды в водопроводе за счет изменения скорости вращения ротора двигателя,
- максимальная мощность двигателя всегда пропорциональна актуальным требованиям системы
- встроенный интерфейс связи по протоколу «485»
- максимальное количество насосов в многоступенчатой станции водоснабжения - 6 штук
